Código Global: 254-ZMPT101B
MODULO SENSOR ACTIVO DE VOLTAJE AC, TRANSFORMADOR ZMPT101B 2mA:2mA
Fabricante: GENTW

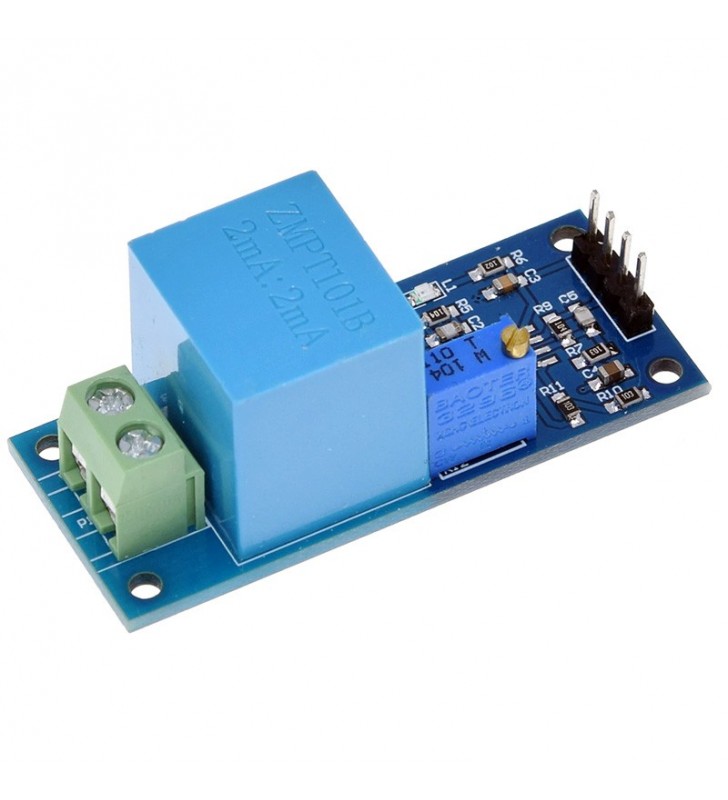

El Módulo Transformador de Tensión Alterna ZMPT101B permite medir tensión monofásica de la red domiciliaria (250VAC max.), el cual no puede ser medido directamente por cualquier microcontrolador o de tarjeta de desarrollo. El Módulo ZMPT101B soluciona el problema reduciendo el valor de la tensión AC de entrada a una tensión menor, y de solo valores positivos, la que puede ser leído por cualquier microcontrolador con entradas ADC.

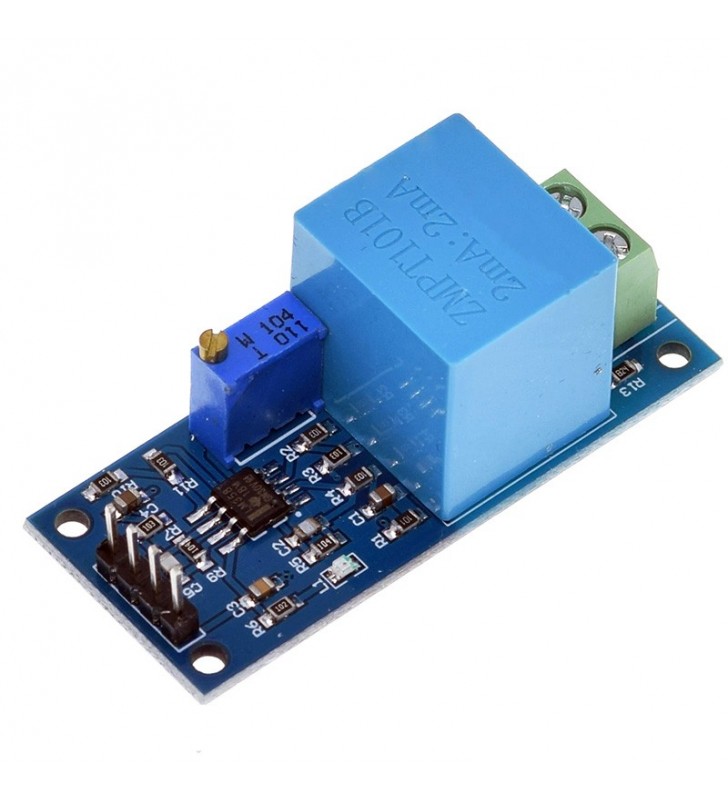

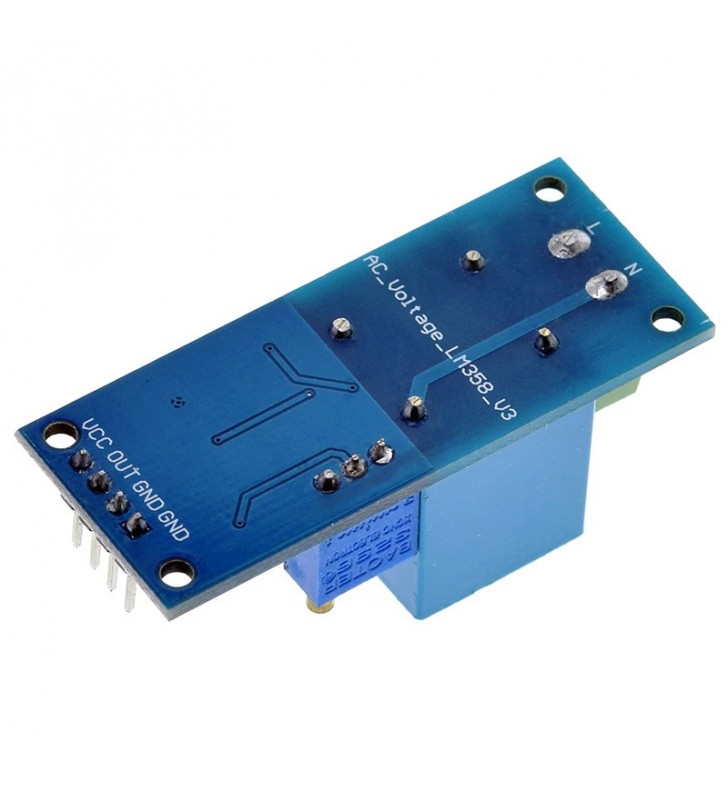

El módulo está integrado por un transformador que cumple la función de aislamiento galvánico para mayor seguridad en el uso. El lado primario del transformador se conecta a la red eléctrica que se desea medir, y el lado secundario del transformador se encuentra un divisor de tensión y un circuito con amplificador operacional (OPAMP LM358) para adicionar un desplazamiento (offset) a la salida análoga.
Soporta tensión de entrada de hasta 250VAC y entrega una onda senoidal de amplitud regulable por un potenciómetro en placa. La onda senoidal de salida está desplazada y así solo tenemos señal positiva sobre cero. El desplazamiento depende de la tensión de alimentación: si la alimentación es de 5V, el desplazamiento será de 2.5V, y si es de 3.3V, el desplazamiento será de 1.65V.
Características:
• Tensión de Alimentación: 3.3 – 5 VDC
• Tensión AC de Entrada: 250 VAC máx.
• Tensión AC de Salida: Senoidal 5 VAC máx.
• Señal de Salida: Analógica Senoidal
• Corriente Nominal de Entrada/Salida: 2mA
• Ratio Entrada/Salida 1000:1000
• Diferencia de Fase: < 30º (a 50 Ω)
• Rango Lineal: 0 – 3 mA (a 50 Ω)
• Linealidad: 1%
• Precisión: 0.2%
• Aislamiento Eléctrico Entrada: hasta 3000V

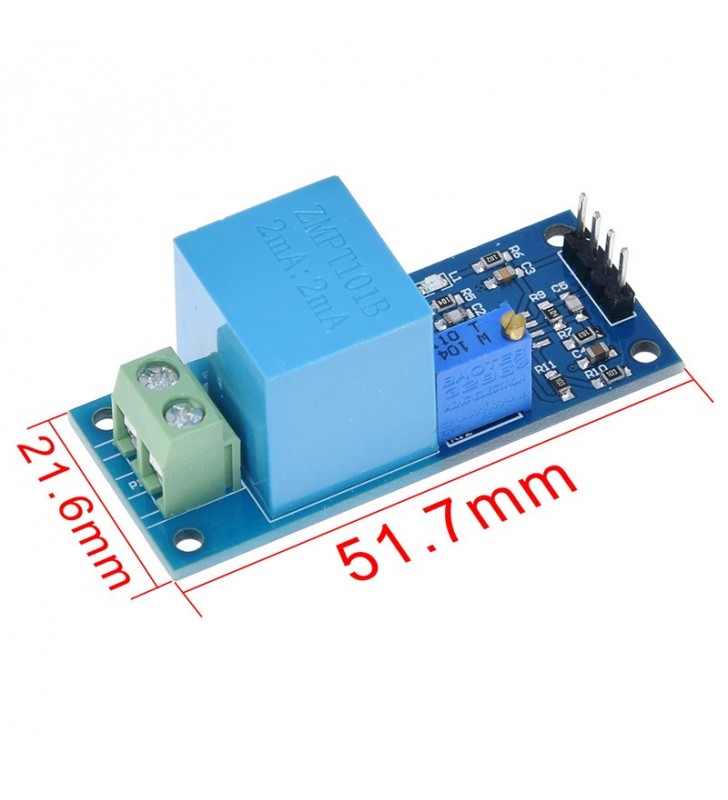

• Dimensiones: 51.75 x 21,65 x 23.15 mm
• Peso: 20 gramos
